Es gibt übrigens noch eine andere schnelle Methode, und zwar mit Hilfe des Boolean Modifier. Hier ein Beispiel:

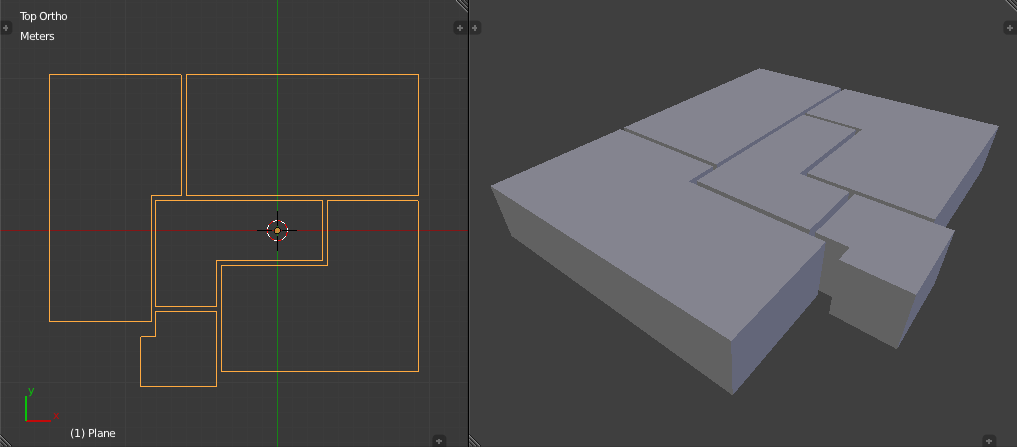

Zunächst entwirft man die Anordnung der Innenräume als zweidimensionale Flächen, wie bei einer Grundrisszeichnung. Der Solidify Modifier erzeugt daraus die dreidimensionalen Zimmer:

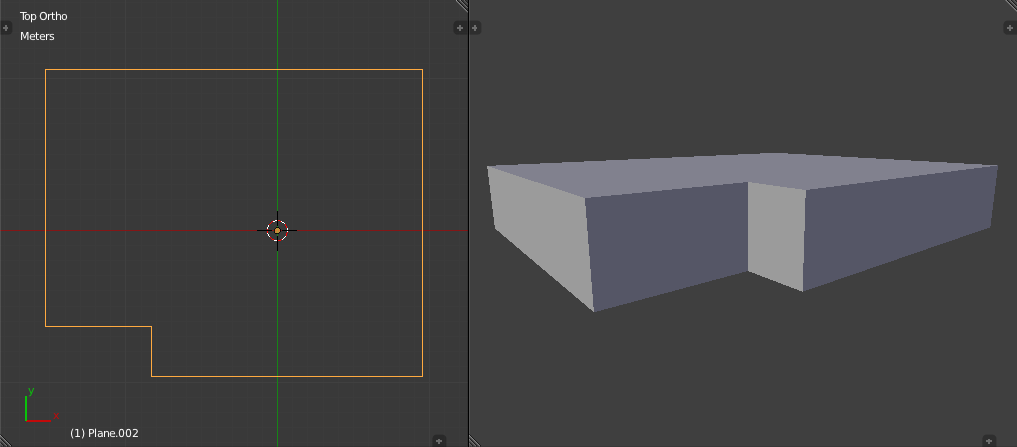

Dann zeichnet man den Grundriss der Außenwand:

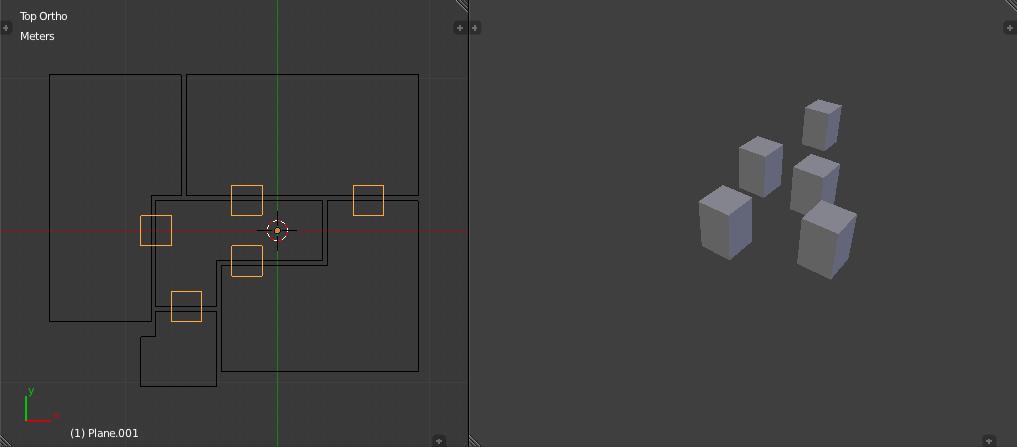

Danach kommen die Aussparungen für die Türen, ebenfalls zweidimensional und dann mit Solidify in die Höhe gezogen:
Dasselbe für die Fenster:

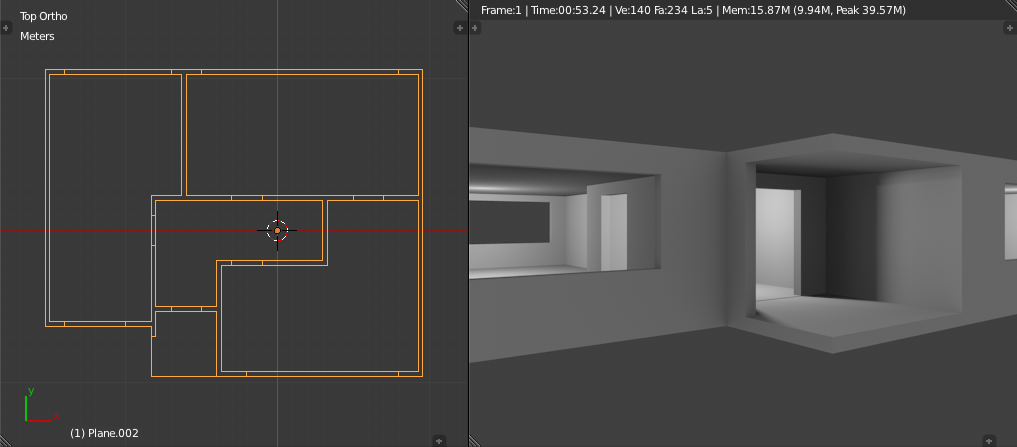

Nun kann man die "solidifizierten" Innenräume mit einem Boolean Modifier zusammenfügen (Modus "Union") und anschließend aus der Außenansicht herausschneiden (Modus "Difference"). Das Resultat ist der fertige Rohbau:
Das Schöne an dieser Methode ist, dass man leicht nachträgliche Änderungen durchführen kann, weil ausgehend von den 2D-Grundrissen alles dynamisch per Modifier erzeugt wird. Im übrigen funktioniert die Boolean-Methode auch mit komplizierteren Formen. Will man z.B. Kammern und Korridore in einen Schiffsrumpf schneiden oder ein Höhlensystem in einen Mesh-Berg fräsen, dann kommt man mit dieser Methode sehr leicht zum Ziel.
